Istruzioni per l'uso

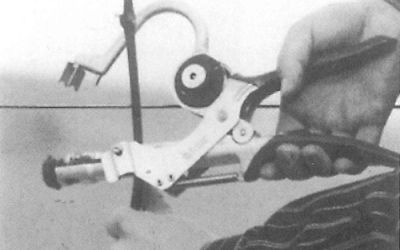

Passaggio 1:
Portare l'attrezzo in stato aperto ampiamente oltre il filo metallico di serraggio e l'asta ...

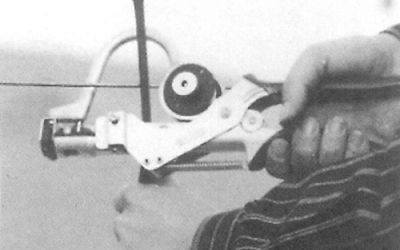

Passaggio 2:
Chiudere senza esercitare molta forza finché il filo metallico è serrato nella finestra,

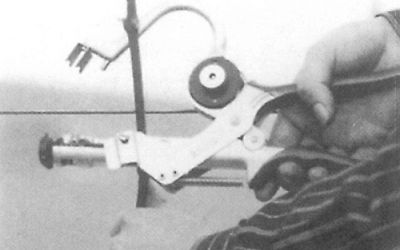

Passaggio 3:
Riaprire Riaprire l'attrezzo e ritirarlo affinché ...

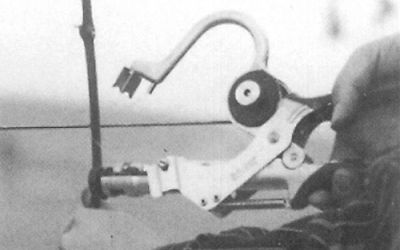

Passaggio 4:
lo possiate chiudere poco prima del filo metallico di serraggio e l'asta.
Quanto più vicini rimanete alla vite, tanto più stretta diverrà la legatura.

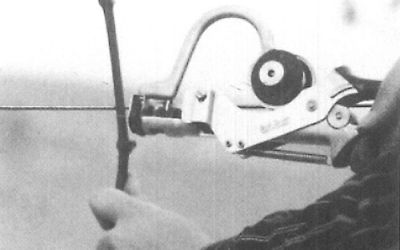

Passaggio 5:
Chiudere l'attrezzo senza esercitare molta forza fino a sentire un leggero colpo acustico.
Ora il cappio è serrato nella testina e il filo metallico è tagliato

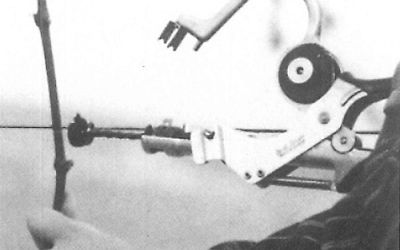

Passaggio 6:
Riaprire l'apparecchio e sfilarlo in stato aperto finché il cappio del filo metallico è stato estratto dalla testina.
Abschluss Arbeitsvorgang

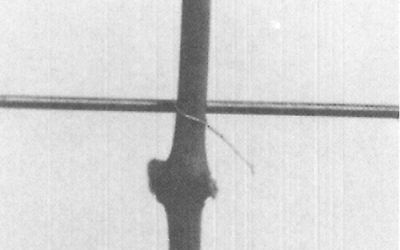

Esempio di una legatura stretta!
Iniziate in modo lento e ponderato!
Dopo un breve periodo iniziale diverrete automaticamente sicuri e rapidi!

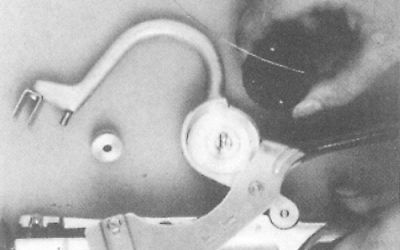

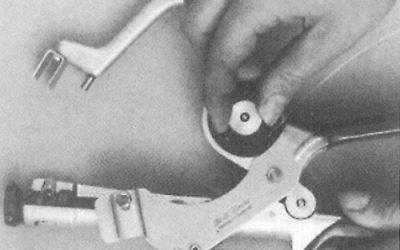

Passaggio 1:
Svitare il dado zigrinato, rimuovere la vecchia bobina.
Inserire la nuova bobina con i tre noduli rivolti verso il basso.
Passaggio 2:

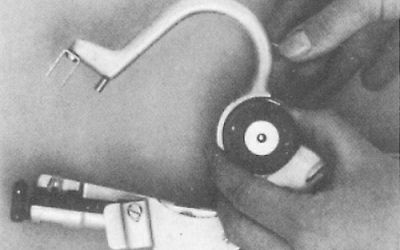

Premere il dado zigrinato, poi stringere finché la bobina risulta leggermente frenata.
Passaggio 3:
Sfilare circa 15 cm di filo metallico ed infilare attraverso la guida del filo metallico e l'ugello.
Passaggio 4:
Piegare l'estremità del filo metallico di circa 1 cm verso l'alto in direzione del pressore.

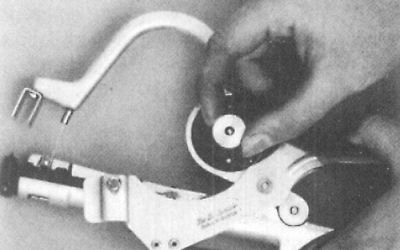

Passaggio 5:
Chiudere l'attrezzo finché il filo metallico è stato catturato.
Girando il dado zigrinato a sinistra allentare il freno della bobina finché l'attrezzo si apre da solo.
La bobina del filo metallico non deve continuare a girarsi!

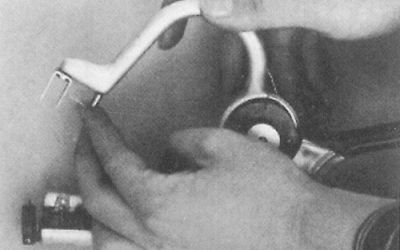

Passaggio 6:
Formare con il pollice un cappio perduto, chiudere l'attrezzo senza esercitare molta forza fino ad udire un lieve colpo acustico.
Eliminazione di piccole disfunzioni
Ogni attrezzo nuovo è stato da noi controllato nel suo funzionamento ed impostato con precisione. Qualora con l'andare del tempo dovessero verificarsi disfunzioni, queste possono essere eliminate come descritto qui in basso ed illustrato nelle figure.
Cosa fare se il filo metallico non viene più attorcigliato correttamente?
a) Nella testina possono trovarsi residui di filo metallico o corpi estranei.
Occorre rimuoverli.
Vedi l'immagine in alto a sinistra.
b) Il cappio del filo metallico può essere estratto troppo facilmente.
Stringere la vite di regolazione nella testina di 1/2 giro, ripetere eventualmente finché le legature tornano ad essere perfette.
Vedi l'immagine in alto a destra
Attenzione: la molla non deve essere compressa completamente dalla vite di regolazione!
Fate la prova dell'unghia!
Vedi l'immagine in basso a sinistra.
c) La vite di regolazione potrebbe essere incurvata a seguito di battuta.
Controllate se la linguetta ritorna elasticamente con facilità. Fate la prova dell'unghia!Se la vite di regolazione è incurvata, va sostituita.
Cosa fare se ...
a) ... il gambo viene girato eccessivamente o l'arpionismo non scatta in arresto?
Il blocco di antiritorno deve scattare in arresto nell'arpionismo sempre con poco gioco - max. 1 mm. Spostando il blocchetto ed il trascinatore questo può essere impostato. Allentare la vite, spingere il blocchetto avanti o indietro di 1 mm, stringere la vite. Prova di legatura!
Cosa fare se ...
b) ... il filo metallico scivola tra la finestra e il gambo?
La finestra deve essere sempre a contatto del gambo. Allentare la vite, premere fortemente la finestra con il pollice, stringere la vite.
Cosa fare se l'elica non torna più indietro da sola?
a) Potrebbe essersi rotta la molla di richiamo
Smontaggio della molla vecchia: tenere salda l'elica in stato inserito, introdurre il giravite speciale attraverso l'apertura del tubo a lame e svitare lo stantuffo.
Premere la spina con un punteruolo da 2 mm fuori dallo stantuffo finché risulta possibile inserire la nuova molla, introdurre la molla, reinserire la spina spingendola a raso.
Montaggio della molla nuova:
Inserire il giravite speciale nella fessura dello stantuffo attraverso la molla. Introdurre lo stantuffo con la molla ed il giravite nell'apertura del tubo a lame e avvitare girando a destra finché lo stantuffo è ben fisso. Estrarre l'occhiello della molla di circa 20 mm dal tubo con il gancio di filo di acciaio e agganciare il cappuccio di chiusura. Premere la linguetta del cappuccio di chiusura chiudendo in misura tale che non risulti più possibile che la molla si sganci. La molla non deve essere bloccata! Fare saltare indietro la molla finché il cappuccio di chiusura è appoggiato sul tubo a lame
b) Potrebbe essersi incurvata l'elica.
In questo caso occorre raddrizzare o sostituire l'elica. Raccomandiamo di fare effettuare la riparazione presso di noi.
Cosa fare se il gambo non viene girato ulteriormente?
Il tampone di gomma nel supporto può essere stato ammollito e caduto fuori a seguito dell'utilizzo di un olio errato o dal solvente.
Installazione di un nuovo tampone di gomma:
Pulire il supporto - senza smontarlo - con diluizione per vernici alla nitrocellulosa o simili. Cospargere sia il tampone di gomma sui tre lati che i punti di appoggio nel supporto con collante di contatto (Pattex), spingere a raso e premere con una pinzetta.
Cosa fare se la molla di trazione si è rotta?
Eliminare i residui della molla vecchia. Battere indietro la spina di serraggio con un punteruolo da 3 mm finché è libera la fessura per la molla. Applicare la nuova molla con l'occhiello lungo, inserire la spina battendola. Tirare l'occhiello circolare con il gancio di filo di acciaio sulla spina di aggancio e premere con il pollice senza incurvare.
L'elica deve essere sempre coperta da una sottile pellicola d'olio. A questo scopo estrarre l'elica e oliare.
Nella zona delle lame e tra il blocco di antiritorno e l'arpionismo deve esservi sempre una sottile pellicola d'olio. Qui oliare secondo le necessità. Il settore del catturafilo e della finestra deve essere mantenuto esente da olio, dato che altrimenti si incollano residui di filo metallico
Oliare leggermente (1 goccia d'olio) una volta al giorno la fessura del guidafilo. Oliare le articolazioni 1 volta all'anno! Dopo l'utilizzo dell'attrezzo, comunque soprattutto successivamente a lavori effettuati con tempo umido, fare asciugare l'attrezzo senza confezionarlo. Oliare secondo le necessità. Fate uso esclusivo di olio speciale BELI che potete riordinare presso di noi.
